マグネシウム - アルミニウム合金金型の加工のしくみ

マグネシウムアルミニウム 合金金型および部品加工では、半固体マグネシウム合金成形、精密アルミニウム合金ダイカスト、専用金型製造を組み合わせて、家電製品、自動車、電子機器アセンブリ全体で使用される軽量で寸法安定性の高いコンポーネントを製造します。 特に半固体処理は、部分的に固体、部分的に液体の状態で金属を形成するため、金属形成の文献で参照される方法が増えています。これにより、完全に液体のダイカストのみと比較して収縮気孔が減少し、機械的一貫性が向上します。この記事では、半固体マグネシウム合金部品の加工がどのように機能するのか、標準的なアルミニウム合金部品の加工とどのように比較するのか、メーカーや家電ブランドが部品サプライヤーからマグネシウム - アルミニウム合金の金型や部品の加工能力を調達する際に評価すべき実際的な要素について説明します。

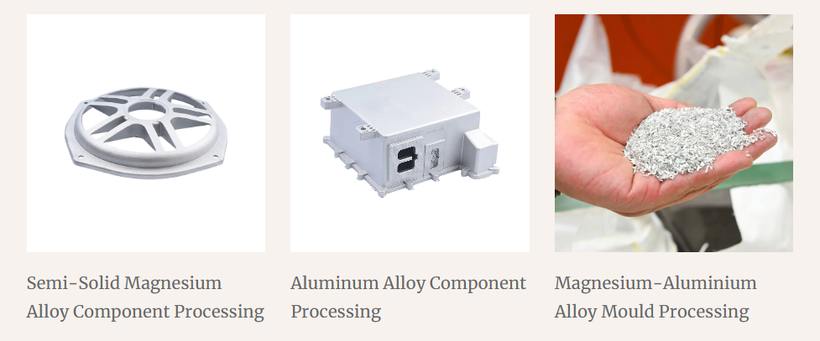

以下の 3 つの画像は、この処理能力の代表的な出力を示しています。完成した半固体マグネシウム合金コンポーネント、アルミニウム合金ダイカスト筐体、および金型加工用に準備された未加工のマグネシウム - アルミニウム合金材料原料です。

半固体マグネシウム合金部品の加工のしくみ

半固体マグネシウム合金部品の加工は、マグネシウム合金を固相線点と液相線点の間の温度範囲に加熱して、固体金属粒子と液体金属の両方を同時に含むスラリー状の構造を生成する金属成形技術です。この部分的に固体の状態は、制御された圧力下で金型キャビティに射出されます。このプロセスは、金属の粘度が高く、金型充填時の乱流が少ないため、従来のダイカストとは異なる動作をします。チクソモールディングと半固体成形に関する一般的な金属成形工学の文献によると、この充填中の乱流の減少が、完全液状高圧ダイカストで製造された部品と比較して、半固体加工された部品の内部ガスポケットが少なく、気孔率が低い傾向にある主な理由の 1 つです。

気孔率が低いと、引張強度の一貫性が向上し、熱または機械的応力下での微小亀裂の可能性が減少するなど、機械的特性が向上します。 これは、スピーカー フレーム、ブラケット、ハウジング部品などの構造部品や耐荷重家電部品に使用されるマグネシウム合金部品に特に関係します。また、半固体マグネシウム合金部品の加工により、従来の鋳造と比較して薄肉セクションを確実に形成することができ、家電製品や自動車部品の製造全体でますます重視される軽量設計目標をサポートします。

1. 半固体スラリーの形成: マグネシウム合金を加熱して、部分的に固体、部分的に液体の状態にします。
2. 制御された金型射出: 液体ダイカストと比較して乱流を抑えてスラリーを射出します。
3. 気孔率の減少: 閉じ込められたガスポケットが少なくなり、生産バッチ全体の機械的一貫性が向上します。
4. 薄肉機能: 構造の完全性を損なうことなく軽量コンポーネント設計をサポートします。

半固体マグネシウム加工と標準アルミニウム合金部品加工の比較

半固体マグネシウム合金部品の加工と標準のアルミニウム合金部品の加工のどちらを選択するかは、主に対象部品の重量、機械的負荷要件、および完成した家電製品または産業用部品の熱性能のニーズによって決まります。マグネシウム合金は、同程度の体積のアルミニウム合金よりも大幅に軽量であり、一般にハンドヘルド機器やモバイル機器の部品に大幅な軽量化をもたらしますが、一方でアルミニウム合金部品の加工は、確立されたダイカストのサプライチェーン全体で、より高い一般耐食性と幅広い合金配合の入手可能性を必要とする部品に広く好まれ続けています。

以下のレーダー チャートは、部品調達の決定に関連する 5 つの実用的な選択基準にわたって、半固体マグネシウム合金の加工と標準のアルミニウム合金部品の加工を比較しています。この視覚化は、特定の部品形状についての正確な実験室測定を提供するのではなく、一般的なプロセス特性を要約することを目的としています。これは、計画されたコンポーネント設計に最適な合金加工ルートを決定する家電メーカーや産業バイヤーにとって役立ちます。グラフを中心から外側に向かって読むと、いずれかの軸に沿った影の領域が大きいほど、その処理方法の相対的な特性が強いことを示します。示されている 5 つの軸は、軽量化、気孔率制御、薄肉性能、耐食性、寸法安定性であり、すべての要素が最終コンポーネントの性能に影響を与えます。

グラフが示すように、半固体マグネシウム合金加工は、標準的なアルミニウム合金ダイカストよりも軽量化、気孔率制御、および薄肉性能の軸に沿ってさらに拡張されており、これは、マグネシウム合金の固有の低密度と、金型充填中の半固体成形の乱流低減の利点を反映しています。軽量化は、工学文献全体でマグネシウム合金加工の利点として最も一貫して引用されているものの 1 つです。これは、マグネシウムは等体積のアルミニウムよりも大幅に軽いため、製品全体の重量の削減が設計優先事項であるハンドヘルド デバイスのハウジングやスピーカー フレーム構造などのポータブル機器のコンポーネントにとって魅力的であるためです。気孔率制御は半固体法に有利です。特に、部分的に固体のスラリー状態により、完全に液体のダイカスト中に典型的に閉じ込められたガスポケットを導入する乱流が制限されるためです。このメカニズムは、チクソモールディングおよびレオキャスティング技術をカバーする金属成形プロセスの文献で広く議論されています。薄肉性能はどちらのプロセスでも優れていますが、狭い金型セクションを通る半固体スラリーの流動特性が向上するため、半固体マグネシウムの方が若干有利になる傾向があります。対照的に、耐食性はアルミニウム合金部品の加工に有利です。これは、アルミニウムは一般に、幅広い環境暴露条件にわたってより安定した自然酸化層を形成するためです。そのため、湿気や屋外条件にさらされるエンクロージャやハウジングにはアルミニウムが依然として一般的な選択肢となります。寸法安定性は、適切に実行された場合、両方のプロセスで比較的強力ですが、マグネシウム合金コンポーネントは、半固体成形に伴う収縮変動の減少からさらに恩恵を受けます。マグネシウム - アルミニウム合金の金型や部品の加工オプションを評価している家電メーカーや産業用部品の購入者にとって、この比較は、半固体マグネシウム合金加工がスピーカーフレームや取り付けブラケットなどの軽量で精密な部品に特に適している一方、アルミニウム合金部品の加工が、より広範な耐食性を必要とする構造エンクロージャや部品にとって依然として強力な選択肢であることを示唆しています。多くのメーカーは、最終的には単一の製品ライン内で両方のプロセスを指定し、軽量化が主な設計要因であるマグネシウム合金コンポーネントと、筐体の耐久性と熱放散が優先されるアルミニウム合金コンポーネントを使用します。マグネシウム - アルミニウム合金の金型と部品の加工能力を調達する購入者は、気孔率の制御と寸法の一貫性が金型の設計、射出パラメータ、合金の配合によって大幅に異なるため、サプライヤーに特定のプロセス認定データを要求する必要があります。このタイプのプロセスレベルの比較は、一般的な知識のみに基づいてプロセスを選択するのではなく、合金加工方法を機能部品の要件に適合させることを推奨する一般的な金属成形調達ガイダンスと一致しています。

マグネシウム - アルミニウム合金部品加工のための金型設計の考慮事項

金型の設計は、マグネシウム - アルミニウム合金の金型と部品の加工を成功させる上で決定的な役割を果たします。これは、ゲートの配置、冷却チャネルのレイアウト、通気設計が、半固体または液体の合金が空気を閉じ込めたりコールドフロー欠陥を形成したりすることなく、複雑な部品の形状をどのように完全に充填するかに直接影響するためです。マグネシウムおよびアルミニウム合金の加工に使用される金型材料は、通常、耐熱疲労性を考慮して選択された硬化工具鋼グレードです。これは、高温で溶融金属または半固体金属に繰り返しさらされると、長期間の生産稼働にわたって金型キャビティの表面に大きな周期的熱応力がかかるためです。

以下の棒グラフは、広く参照されているダイカスト金型エンジニアリングの考慮事項に基づいて、マグネシウム - アルミニウム合金金型および部品加工プロジェクト全体で一般的に強調される相対的な金型設計の優先領域の一般的な図を示しています。このチャートは、単一の金型プロジェクトを正確に評価するものではなく、エンジニアリング上の議論のための方向性の参考として意図されています。これは、部品の品質結果にどの設計要素が最も影響を与えるかを理解する部品購入者や金型エンジニアにとって役立ちます。水平バーは、各設計上の考慮事項に一般的に置かれる相対的なエンジニアリング上の重点を表し、長いバーは​​、金型開発中に一般的により高い優先度として扱われる領域を示します。

このチャートは、ダイカスト金型エンジニアリング ガイダンスとほぼ一致するパターンを反映しています。ゲートとランナーの設計は、半固体または液体合金がキャビティにどのように入って充填されるかを直接制御し、流動パターン、充填時間、および完成部品のコールド シャット欠陥の可能性に影響を与えるため、通常、ゲートとランナーの設計が最優先事項として扱われます。冷却チャネルのレイアウトは、金型キャビティ全体にわたる不均一な冷却によって反り、残留応力、または生産サイクル間の寸法変動が生じる可能性があるため、そのすぐ後ろに位置しており、マグネシウム - アルミニウム合金の金型および部品の加工では、コンフォーマルまたはバランスのとれた冷却チャネルの設計が重要なエンジニアリングの焦点となっています。通気設計は、充填中に閉じ込められた空気とガスをキャビティから逃がすという実際的なニーズに対応します。ゲート設計や合金の品質が適切に管理されている場合でも、通気が不十分なことが気孔率欠陥の原因としてよく挙げられます。この一般的な強調表ではやや下位にランクされていますが、工具鋼の選択は依然として重要な長期的な考慮事項です。なぜなら、金型の寿命と数千の生産サイクルにわたる寸法の一貫性は、繰り返しの溶融金属との接触による熱疲労亀裂や侵食に対する鋼の耐性に大きく依存するからです。これら 4 つの設計上の考慮事項は、実際には密接に相互作用します。適切に設計されたゲートおよびランナー システムにより、下流の冷却および通気要件に対するストレスが軽減され、堅牢な工具鋼の選択により、強力な流動特性を備えて設計された金型の生産寿命が延長されます。マグネシウム - アルミニウム合金の金型および部品加工サービスを提供するメーカーにとって、これら 4 つの設計領域すべてにわたってエンジニアリングの専門知識を維持することは、通常、一貫した欠陥の少ない生産と、品質問題が再発しやすいプロセスを区別するものです。金型および部品加工サプライヤーを評価するバイヤーは、完全な生産ツーリングに着手する前に、ゲート、冷却、および通気性能を確認するために使用されるシミュレーションまたはトライアルショット検証プロセスを含む、金型設計レビューの実践について質問する必要があります。この金型設計の強調は、マグネシウムおよびアルミニウム合金の大量生産全体で一貫した部品品質を達成する上で最も影響力のある変数としてゲート設計と熱管理を特定する一般的なダイカスト工学文献と一致しています。最終的には、これらの優先分野にわたる強力な金型エンジニアリングの実践が、家電製品や産業用部品の購入者が信頼できるマグネシウム - アルミニウム合金加工パートナーに期待する寸法の一貫性と低欠陥率をサポートします。

家電製造における軽量合金コンポーネントの応用傾向

製品設計者がデバイス全体の重量の削減、熱管理の改善、よりコンパクトなフォームファクターを追求するにつれて、家庭用電化製品製造全体で軽量のマグネシウムおよびアルミニウム合金コンポーネントの需要が着実に増加しています。この傾向は、ポータブルで軽量なエレクトロニクスや小型家電に対する消費者の期待が、コンポーネントエンジニアをより重い鋼鉄やより厚いプラスチックの構造部品の代わりに加工合金部品の使用を増やす方向に動かしていることを指摘する、より広範な工業デザインの解説と一致しています。

以下の面グラフは、製造業界の解説全体で議論されている一般的に引用される軽量素材の採用パターンに基づいて、家電製品ラインにおけるマグネシウムおよびアルミニウム合金の構造コンポーネントの相対的な採用が複数年にわたってどのように増加したかを示す一般的な例示的な傾向を示しています。正確な数値は、正確な市場統計ではなく、一般的な上昇傾向を示すものであり、特定の製品カテゴリを評価する読者は、正確な数値について現在のサプライヤーおよび業界のデータを参照する必要があります。このチャートは、今後の製品設計でマグネシウム - アルミニウム合金コンポーネントの使用量を増やすかどうかを検討している家電メーカーにとって役立ちます。横軸は一般的な複数年にわたる経過を表し、縦軸はアプライアンスの構造コンポーネント内の相対的な採用シェアを表します。

この面グラフの上向きの軌道は、家電製品やエレクトロニクス製品の設計における軽量構造材料への広範な移行を反映しており、この傾向は、家庭用電化製品や小型電化製品のカテゴリをカバーする製造および工業デザインの解説全体で広く議論されています。この傾向の背後にある推進力の 1 つは、コーヒーマシン、ワッフルメーカー、パーソナルケア機器などのポータブルおよびカウンタートップ家電カテゴリの重視が高まっていることです。これらの機器では、製品重量の削減により、製品の知覚品質とエンドユーザーの扱いやすさが直接向上します。もう 1 つの推進要因は、半固体マグネシウム合金部品の加工自体のコスト効率とプロセスの成熟度の向上です。これにより、これまで主にプラスチックまたはスチール部品に依存していた中量生産において、マグネシウム合金部品がより入手しやすくなりました。家電製品の設計者は、内部構造ブラケット、スピーカー フレーム、および取り付けコンポーネントを、より重い代替品ではなくマグネシウムまたはアルミニウム合金で指定することが増えているため、統合されたマグネシウム - アルミニウム合金の金型と部品処理能力を提供するメーカーは、家電ブランドが複数の個別の材料サプライヤー間で調整する必要がなく、この設計方向をサポートできる立場にあります。この傾向は、熱管理の優先事項とも交差しています。特に、アルミニウム合金は、小型化の努力とともに部品密度が増加するコンパクトな電子機器や暖房器具の設計をサポートする好ましい放熱特性を備えているためです。部品メーカーにとって、この世代交代は、半固体マグネシウム合金加工と標準アルミニウム合金ダイカスト能力の両方への継続的な投資をサポートします。これは、家電製品ブランドが、どの部品が構造的負荷を担うか、どの部品が耐食性や熱性能を必要とするかに応じて、単一の製品内で両方の材料タイプの組み合わせを指定することが増えているためです。新しい家電製品ラインを開発するバイヤーは、初期の製品開発中に行われる金型と部品の形状決定が下流の製造の実現可能性と部品の品質に大きな影響を与えるため、設計段階の早い段階で合金部品加工パートナーとの提携を検討する必要があります。この採用傾向は、製造業界のさまざまな情報源にわたる軽量材料の広範な解説と一致しており、国際ブランドの顧客をサポートする家電部品メーカーにとって、マグネシウム - アルミニウム合金の金型と部品の加工能力がますます重要な差別化要因となっている理由を裏付けています。

マグネシウム合金コンポーネントの金型キャビティの等角図

以下の概略図は、マグネシウム - アルミニウム合金の金型や部品の加工に使用される典型的な金型キャビティの等角図を示しており、前の製品画像に示されているスピーカー フレームなどのコンポーネントの製造に関連するゲート エントリ ポイント、キャビティ充填パターン、および冷却チャネルの位置が強調表示されています。この一般的な金型キャビティ レイアウトを理解することは、生産サイクル全体で一貫した部品品質を達成する上で、ゲートの配置と冷却チャネルの位置が主要なエンジニアリング変数として扱われる理由を明確にするのに役立ちます。

この等角図は、マグネシウム - アルミニウム合金の金型や部品加工の提案を評価するエンジニアやバイヤーにとって役立ちます。これは、キャビティ全体のジオメトリに対するゲート エントリ ポイントの相対位置が、この記事の前半で示したリブ付きスピーカー フレーム設計などの複雑なジオメトリ全体の充填バランスに直接影響するためです。適切に位置決めされたゲートにより、半固体合金がキャビティの最も遠い端に到達するまでに移動しなければならない距離が短縮され、金型が完全に充填される前の早期凝固（ダイカストおよび半固体成形の文献で一般にショート ショットと呼ばれる欠陥）のリスクが低減されます。キャビティ周囲に冷却チャネルを配置することで、部品全体で均一な熱抽出がサポートされ、完成したマグネシウム合金コンポーネントの寸法精度に影響を与える可能性がある反りや残留応力を最小限に抑えることができます。このタイプの金型キャビティ解析は、経験豊富なマグネシウム - アルミニウム合金金型および部品加工メーカーが完全な生産ツールに着手する前に使用するエンジニアリング レビュー プロセスの標準的な部分です。

合金部品および金型加工における会社の能力

寧波ビクター電気技術有限公司は、ビクター電器技術有限公司の下で運営されており、キッチン家電の研究、開発、製造を専門としています。 は、世界中の現代家庭に便利で効率的かつインテリジェントなソリューションを提供することに専念しています。 2019年の設立以来、ビクターは、コーヒーマシン、ワッフルメーカー、無煙グリルパン、スチームクッカーなどの主要セグメントにわたる製品革新と継続的拡大に注力してきました。この製品開発作業は、構造ブラケット、ハウジング、および半固体マグネシウム合金スピーカーフレームやアルミニウム合金などの精密部品の製造に使用される半固体マグネシウム合金部品加工およびアルミニウム合金部品加工を含む、マグネシウムアルミニウム合金金型および部品加工能力によって内部的にサポートされています。この記事の前半で示したエンクロージャ。自社開発モデルのポートフォリオを拡大することで、同社は強力な製品ラインナップを構築し、国際市場での存在感を拡大しています。 Victor は、誠実さ、責任、Win-Win のコラボレーションの価値観に基づいて、合金部品の加工と完成した家電製品の生産の両方にわたって、製造基盤、品質管理システム、自動化機能を強化し続けています。
